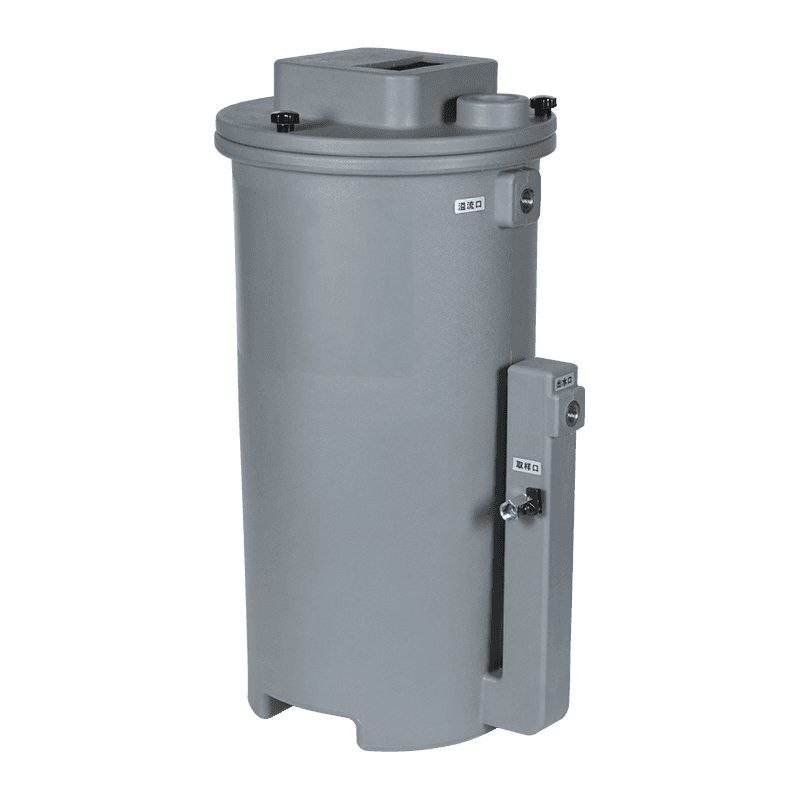

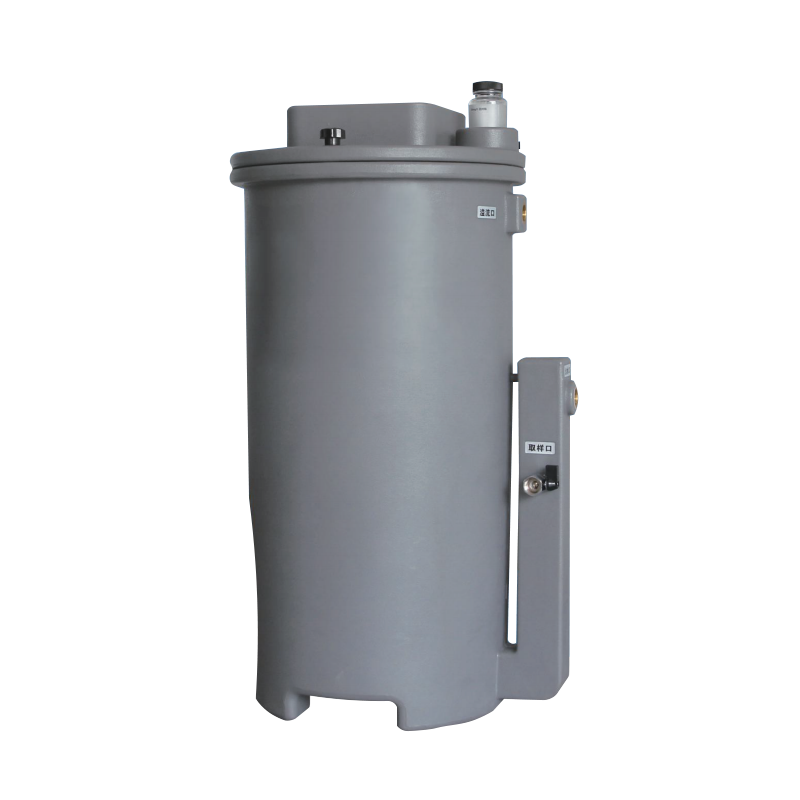

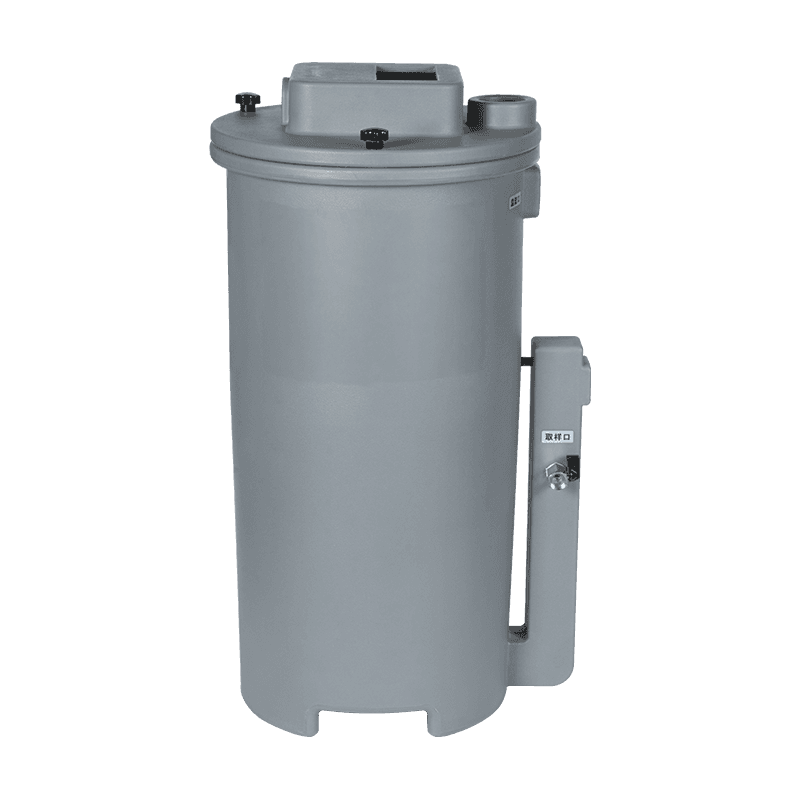

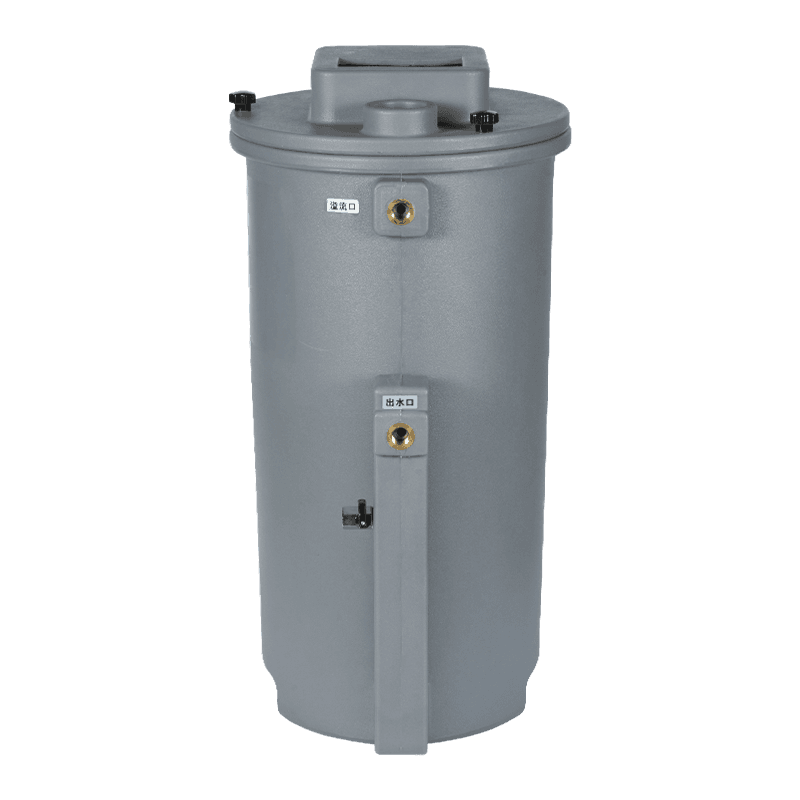

Arbeitsprinzip (Verarbeitungskapazität 4-8m 3 /min)
1. Ölhaltiges Druckluftkondensat tritt durch den Wassereinlass in die Dekompressionskammer ein.
2. Der Systemdruck wird in der Dekompressionskammer freigesetzt, und das Kondensat tritt langsam in die Filterkammer ein.
3. Das Ölabsorptionsfilterelement in der Filterkammer absorbiert und filtert die meisten Öltröpfchen im Kondensat.
4. Das Kondensat, das nur Spurenöl enthält, wird dann filtriert und durch das Reinigungsfilterelement gereinigt.
5. Das gefilterte Kondensat wird direkt durch das Wasserauslass entlassen.

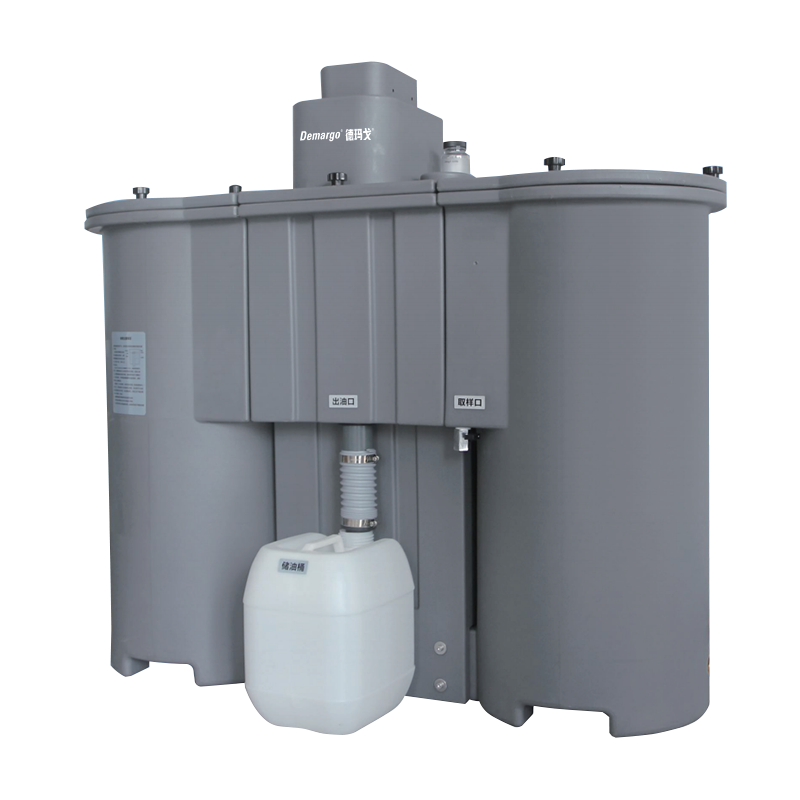

Arbeitsprinzip (Verarbeitungskapazität 15-70 m 3 /min)
1. Ölhaltiges Druckluftkondensat tritt durch den Wassereinlass in die Dekompressionskammer ein. Der Systemdruck wird in der Dekompressionskammer freigesetzt, und das Kondensat fließt in die Vorabgleichskammer.
2. Das Kondensat in der Vor-Trennungskammer wird automatisch gemäß dem unterschiedlichen Gewicht von Öl und Wasser getrennt.
3. Die kontinuierlich verdickende Ölschicht auf der oberen Schicht tritt durch das Überlaufgerät in den Ölspeicherlauf ein.
4. Das Kondensat mit dem geringsten Öl in der unteren Schicht tritt durch ein anderes Überlaufrohr in den Primärfiltertank ein, um die meisten Öltröpfchen zu absorbieren und zu filtern.
5. Das Kondensat, das nur Spurenmengen von Ölflüssen in den sekundären Filtertank enthält, um die Filtration und Reinigung zu vervollständigen.
6. Das gefilterte Kondensat wird direkt durch das Auslass entlassen.
Anfrage
Produktbeschreibung
| LS Oil-Water Separator Auswahltisch | ||||||
| Modell | LS4 | LS8 | LS15 | LS30 | LS45 | LS70 |
| Schraubenmaschinenfluss (m³/min) | 4 | 8 | 15 | 30 | 45 | 70 |
| Wassereinlassdurchmesser | G1/2 " | G1/2 " | 2 × G1/2 " | 2 × G1/2 " | 2 × G3/4 " | 2 × G3/4 " |
| Wasserauslassdurchmesser | G1/2 " | G1/2 " | DN25 | DN25 | DN32 | DN32 |
| Ölauslassdurchmesser | - | - | DN40 | DN40 | DN40 | DN40 |
| Arbeitstemperatur | 5 ℃ ~ 60 ℃ | |||||
| Maximaler Arbeitsdruck | 16BAR | |||||
| Material | Pe | |||||
| Gesamtabmessungen (MM) | 455 × 390 × 780 | 455 × 390 × 780 | 1145 × 430 × 904 | 1145 × 430 × 1040 | 1340 × 510 × 1150 | 1340 × 510 × 1300 |
| Gewicht (kg) | 14 | 21 | 43 | 55 | 73 | 92 |
Baufälle
