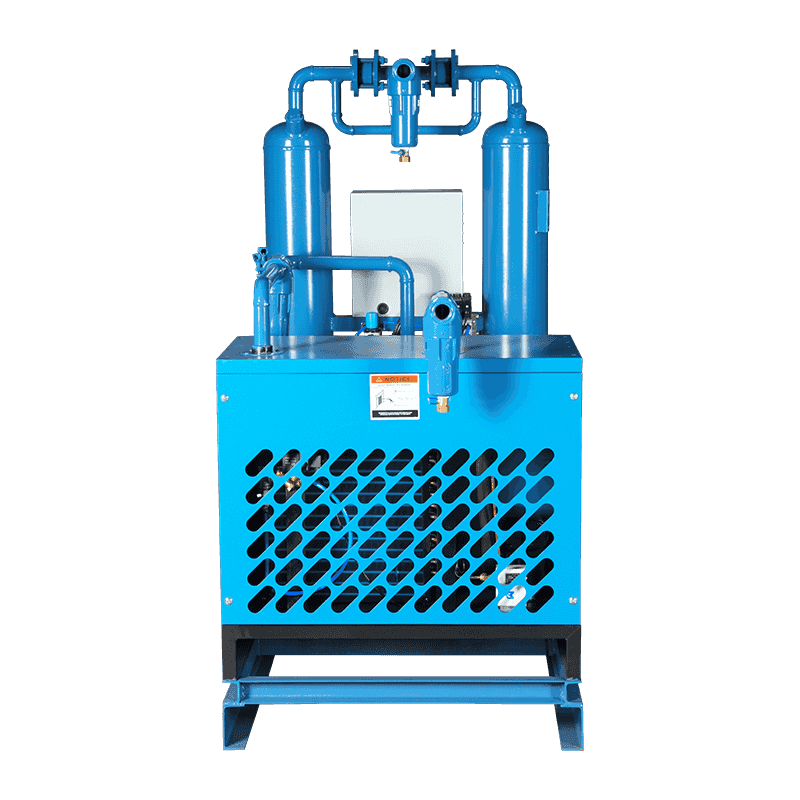

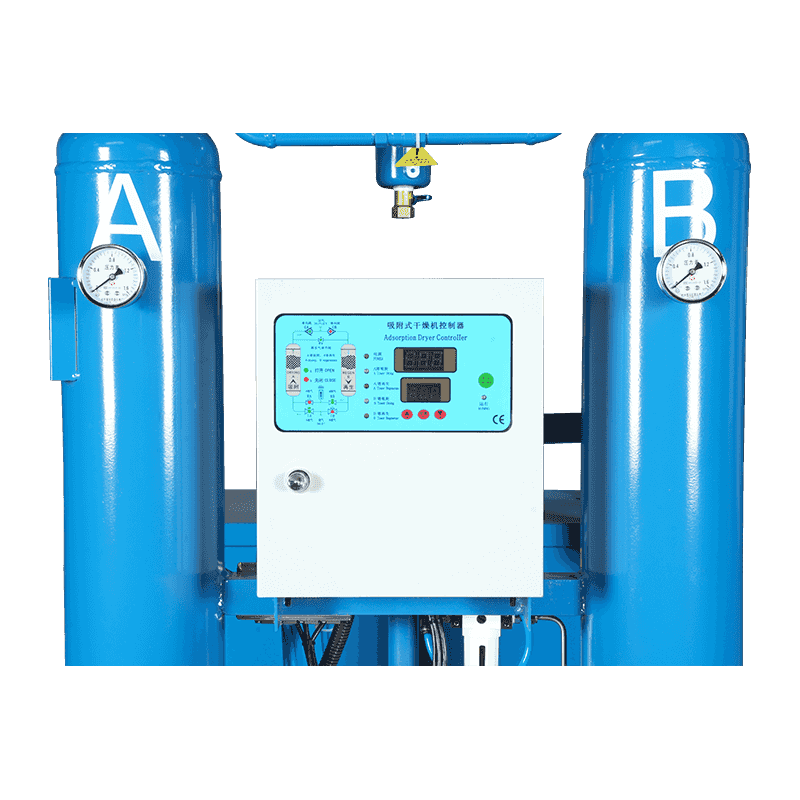

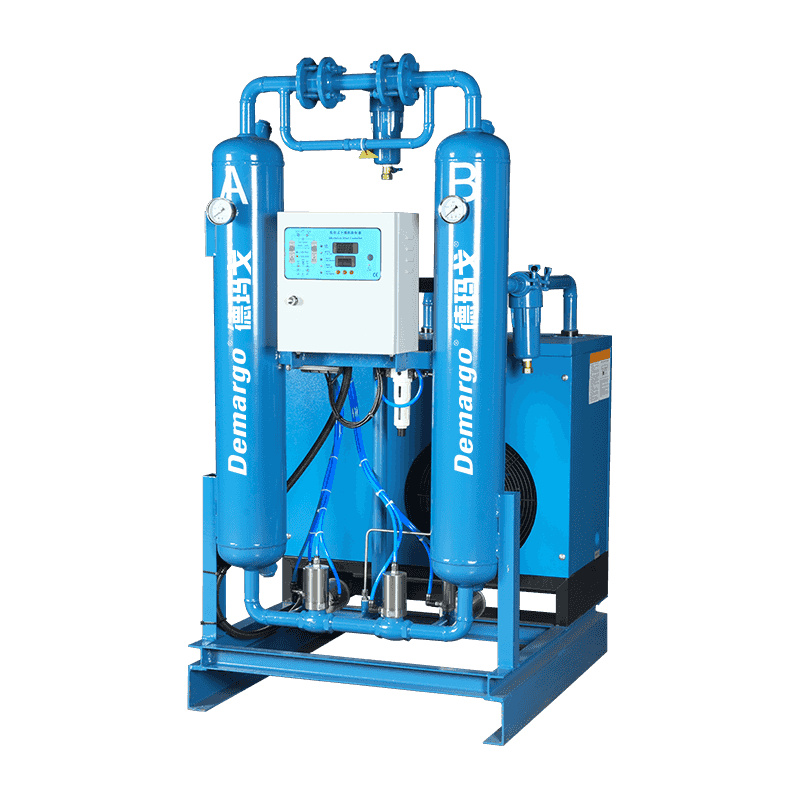

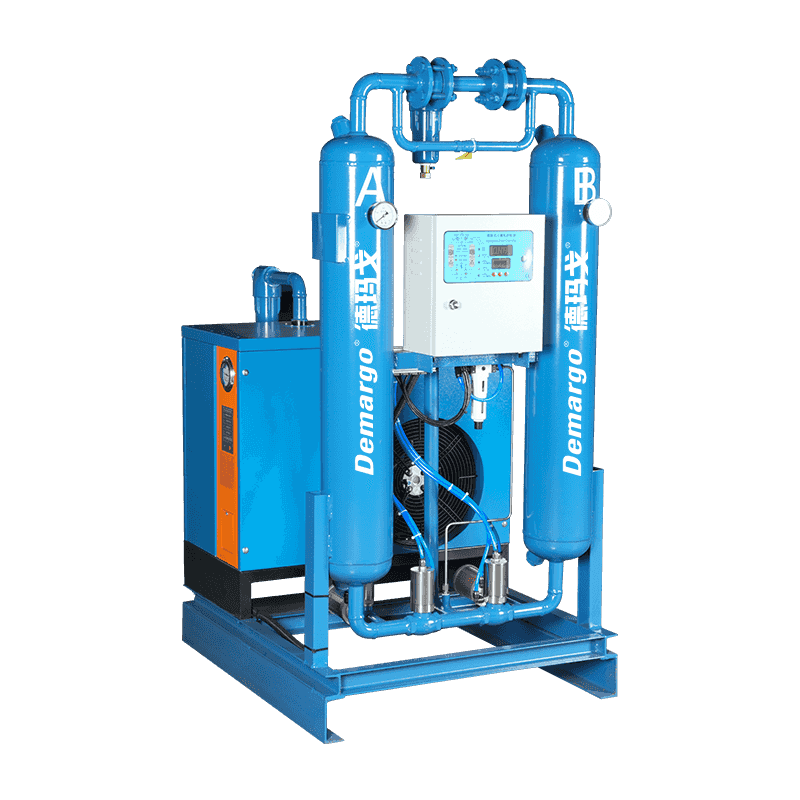

In der hitzfreien Kombinationsmaschine tritt die Druckluft zunächst in den Vorkühler im Kalttrockner ein, um Hitze mit der trockenen Druckluft aus dem Trockner auszutauschen, sodass die Temperatur der trockenen Druckluft zunimmt, und gleichzeitig wird die Temperatur der Druckluft, die in die Verdampfung eingeht, reduziert und ein Teil des Wassers wird abgelehnt, um die Arbeit zu reduzieren. Dann tritt der Verdampfer für den Wärmeaustausch ein, so dass die Druckluft auf eine Taupunkttemperatur von etwa 5 ° C abgekühlt wird. Der größte Teil des Wassers, Öls und einige Verunreinigungen in der Druckluft werden hier kondensiert, und die Luft und das Wasser werden durch den Luftwasserabscheider getrennt und dann werden Wasser und Öl durch den automatischen Drainierer entlassen. Die getrocknete Druckluft tritt durch den Ölentfernungsfilter in den Trockner ein und entfernt das Wasser weiter zur Taupunkttemperatur, die den Anforderungen entspricht. Die aus dem Trockner aus dem Trockner stehende trockene Druckluft wird dann durch den Staubentfernungsfilter entfernt, um eine kleine Menge Staub zu entfernen, die vom Trockner erzeugt wird, und zum Vorkühler im Kalttrockner zurückgeführt, um die heiße und feuchte Luft zu kühlen, so dass seine eigene Temperatur erhöht werden kann, was auch für die Regeneration des Trockners vorteilhaft ist. Gleichzeitig kann die beheizte trockene Druckluft auch verhindern, dass Kondensation in der konveyierenden Rohrleitung auftritt.
Anfrage
Produktbeschreibung
| Einlassdruck | 0,6 ~ 1,0 mPa |
| Auslassluftdrucktaupunkt | -40 ~ -70 ℃ |
| Druckabfall | ≤ 0,05 mPa |
| Umwelttemperatur | ≤32 ℃ |
| Einlasslufttemperatur | ≤ 45 ℃ |
| Luftvolumen löschen | 3 ~ 5% |
| Modell | DM15ZH | DM26ZH | DM40ZH | DM65ZH | DM85ZH | DM110ZH | DM130ZH | DM150ZH | DM200ZH | DM300ZH | DM400ZH | DM500ZH | DM600ZH | DM800ZH | DM1000ZH | DM1200ZH | DM1500ZH | DM2000ZH | |
| Kapazität (NM 3 /min) | 1.5 | 2.6 | 3.8 | 6.5 | 8.5 | 11 | 13 | 17 | 23 | 33 | 45 | 55 | 65 | 85 | 110 | 130 | 150 | 200 | |
| Luftverbindung | ZG1 ” | ZG1 ” | Zg1½ " | Zg1½ " | Zg2 " | DN50 | DN50 | DN80 | DN80 | DN80 | DN100 | DN125 | DN125 | DN125 | DN150 | DN150 | DN150 | DN200 | |
| Kompressorleistung (HP) | 0.65 | 0.75 | 1.25 | 1.5 | 1.5 | 3 | 3 | 4 | 5 | 7.5 | 10.5 | 12.5 | 15 | 20 | 25 | 25 | 40 | 50 | |
| Kühlwasserzirkulationsrate | Zwangsluftkühlung | 3 | 3 | 3.5 | 6 | 7.4 | 8 | 10 | 12 | 14 | 16 | 18 | 24.4 | ||||||
| Spannung (V/Hz) | 220/50 oder 380/50 | 380/50 | |||||||||||||||||
| Nettogewicht (kg) | 295 | 350 | 485 | 655 | 800 | 930 | 1100 | 1200 | 1220 | 1460 | 1980 | 2500 | 2950 | 3550 | 4200 | 4500 | 7690 | 8900 | |
| Abmessungen (mm) | Länge | 980 | 980 | 1200 | 1200 | 1460 | 1460 | 1680 | 1800 | 1830 | 1650 | 2480 | 2580 | 2750 | 2900 | 2690 | 3000 | 3200 | 3000 |
| Breite | 750 | 800 | 1000 | 1000 | 1100 | 1180 | 1180 | 1240 | 1950 | 2000 | 1830 | 1980 | 2080 | 2560 | 2600 | 2800 | 2950 | 2800 | |
| Höhe | 1453 | 1653 | 1535 | 1994 | 1960 | 2065 | 2140 | 2100 | 2150 | 2480 | 2717 | 2750 | 2680 | 2920 | 2960 | 3000 | 3000 | 3200 | |
