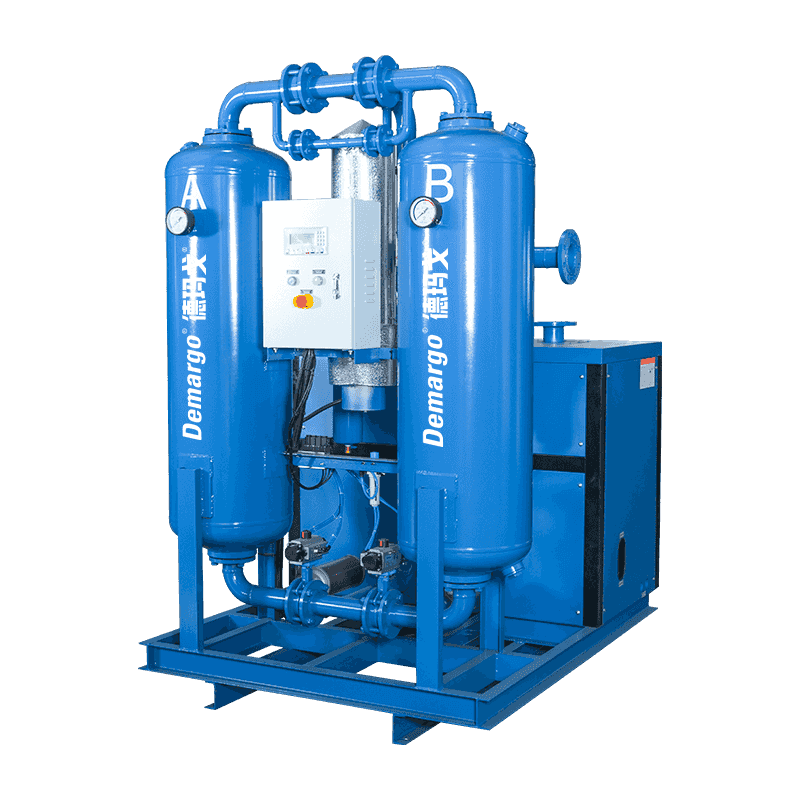

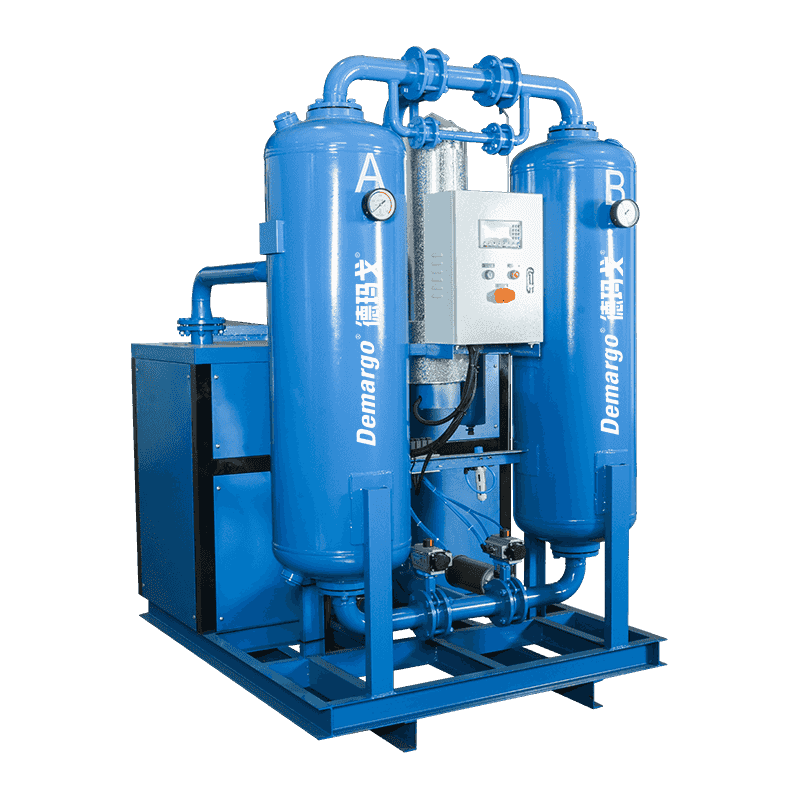

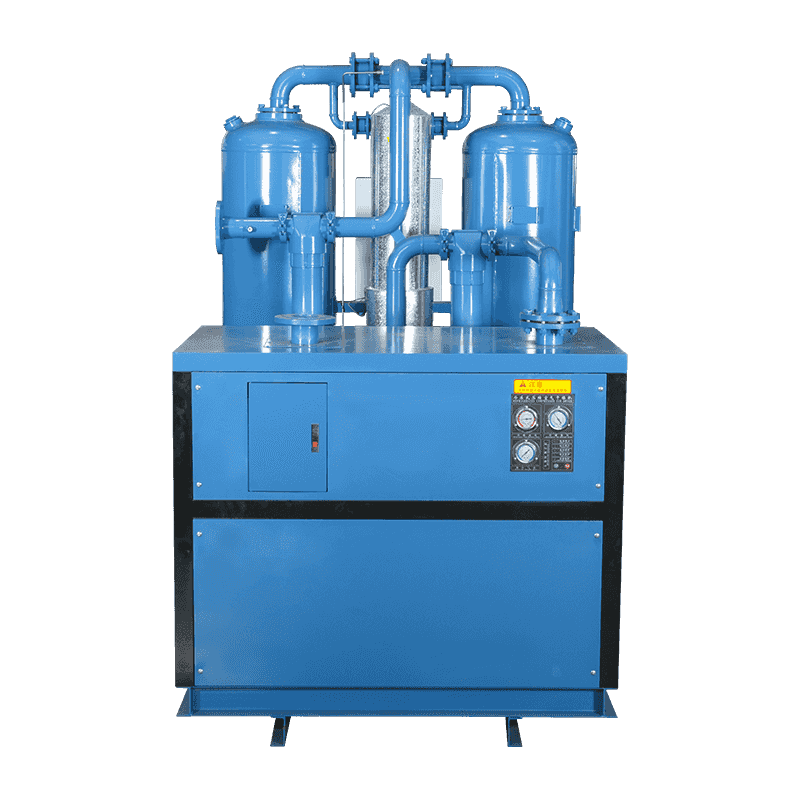

Im kombinierten Mikrowärme-Trockner tritt die Druckluft zuerst in den Vorkühler ein, um die Wärme mit der trockenen Druckluft aus dem Adsorptionstrockner auszutauschen, sodass die Temperatur der trockenen Druckluft zunimmt, und gleichzeitig wird die Temperatur der Druckluft vor dem Eindringen des Evaporators, das den Evaporator, den Evaporator reduziert. Dann tritt es in den Verdampfer auf, um Kühlung, Kühlung und Entfeugung zu kühlen, so dass die Druckluft auf etwa 5 ° C abgekühlt wird.
Der größte Teil des Wassers, Öls und einige Verunreinigungen in der Druckluft werden hier kondensiert, und der Luft- und Wasserdampf werden durch den Gaswasserabscheider getrennt. Wasser und Öl werden durch den automatischen Abflusser entlassen. Die Druckluft nach dem Einfrieren der Trocknung tritt in den Adsorptionsturm ein. Die Druckluft wird durch das Prinzip der Druckschwingenadsorption tief adsorbiert und getrocknet, bis die Taupunkttemperatur den Anforderungen entspricht. Die trockene Druckluft, die aus dem Adsorptionsturm herauskommt, kehrt zum Vorkühler zurück, um die heiße und feuchte Druckluft aus dem Luftkompressor abzukühlen, damit seine eigene Temperatur erhöht werden kann. Die erhitzte trockene Druckluft kann auch Kondensation in der Förderrohrlinie verhindern. Die Regenerationsluft des Trockners ist die trockene heiße Luft, die aus dem Luftauslass des Trockners gezogen und vom Heizung erhitzt wird. Daher kann das Adsorbens in kürzerer Zeit mit sehr geringem Regenerationsgasverbrauch regeneriert werden. Der Prozessfluss des kombinierten Mikroheiztrockners ist in Abbildung 2 dargestellt. Die Druckluft tritt zuerst in den Vorkühler ein, um die Wärme mit der trockenen Druckluft aus dem Trockner auszutauschen, so dass die Temperatur der trockenen Druckluft erhöht wird, und gleichzeitig die Temperatur des Drucklufts vor dem Eindringen der Arbeitstemperaturen, die die Arbeitstemperatur eindringt, und die Arbeiten, die die Arbeiten reduziert, wird der Evorator. Dann tritt es in den Verdampfer zur Kühlung, Kühlung und Entfeuchtung ein, sodass die Druckluft auf etwa 5 ° c. abgekühlt wird
Anfrage
Produktbeschreibung
| Einlassdruck | 0,6 ~ 1,0 mPa |
| Auslassluftdrucktaupunkt | -40 ~ -70 ℃ |
| Druckabfall | ≤ 0,05 mPa |
| Umwelttemperatur | ≤32 ℃ |
| Einlasslufttemperatur | ≤ 45 ℃ |
| Luftvolumen löschen | 3 ~ 5% |
| Modell | DM15ZH | DM26ZH | DM40ZH | DM65ZH | DM85ZH | DM110ZH | DM130ZH | DM150ZH | DM200ZH | DM300ZH | DM400ZH | DM500ZH | DM600ZH | DM800ZH | DM1000ZH | DM1200ZH | DM1500ZH | DM2000ZH | |
| Kapazität (NM 3 /min) | 1.5 | 2.6 | 3.8 | 6.5 | 8.5 | 11 | 13 | 17 | 23 | 33 | 45 | 55 | 65 | 85 | 110 | 130 | 150 | 200 | |
| Luftverbindung | ZG1 ” | ZG1 ” | Zg1½ " | Zg1½ " | Zg2 " | DN50 | DN50 | DN80 | DN80 | DN80 | DN100 | DN125 | DN125 | DN125 | DN150 | DN150 | DN150 | DN200 | |
| Kompressorleistung (HP) | 0.65 | 0.75 | 1.25 | 1.5 | 1.5 | 3 | 3 | 4 | 5 | 7.5 | 10.5 | 12.5 | 15 | 20 | 25 | 25 | 40 | 50 | |
| Kühlwasserzirkulationsrate | Zwangsluftkühlung | 3 | 3 | 3.5 | 6 | 7.4 | 8 | 10 | 12 | 14 | 16 | 18 | 24.4 | ||||||
| Spannung (V/Hz) | 220/50 oder 380/50 | 380/50 | |||||||||||||||||
| Nettogewicht (kg) | 295 | 350 | 485 | 655 | 800 | 930 | 1100 | 1200 | 1220 | 1460 | 1980 | 2500 | 2950 | 3550 | 4200 | 4500 | 7690 | 8900 | |
| Abmessungen (mm) | Länge | 980 | 980 | 1200 | 1200 | 1460 | 1460 | 1680 | 1800 | 1830 | 1650 | 2480 | 2580 | 2750 | 2900 | 2690 | 3000 | 3200 | 3000 |
| Breite | 750 | 800 | 1000 | 1000 | 1100 | 1180 | 1180 | 1240 | 1950 | 2000 | 1830 | 1980 | 2080 | 2560 | 2600 | 2800 | 2950 | 2800 | |
| Höhe | 1453 | 1653 | 1535 | 1994 | 1960 | 2065 | 2140 | 2100 | 2150 | 2480 | 2717 | 2750 | 2680 | 2920 | 2960 | 3000 | 3000 | 3200 | |
