Die meisten Gespräche über die Qualität von Druckluft beginnen mit der Partikelfiltration und der Ölverschleppung, doch oft ist die Feuchtigkeit die Variable, die darüber entscheidet, ob ein Prozess erfolgreich ist oder nicht. Der Drucktaupunkt, allgemein als PDP abgekürzt, beschreibt die Temperatur, bei der Wasserdampf in einer Druckluftleitung zu kondensieren beginnt. Wenn sich das PDP über der niedrigsten Umgebungstemperatur eines Rohrnetzes befindet, bildet sich Kondenswasser innerhalb der Rohrleitungen selbst und nicht nur am Verwendungsort.
In feuchtigkeitsempfindlichen Fertigungsumgebungen wie der Elektronikmontage, pharmazeutischen Verpackungen und der Luftversorgung von Präzisionsinstrumenten können bereits wenige Grad PDP-Abweichung zu ausreichend Restfeuchtigkeit führen, um die Produktqualität zu beeinträchtigen. Ein einzelnes Kondensationsereignis innerhalb einer Luftleitung kann Rostpartikel, stehendes Wasser oder biologisches Wachstum stromabwärts in ein pneumatisches Werkzeug, eine Sprühdüse oder ein versiegeltes Instrumentengehäuse befördern.
In diesem Artikel wird untersucht, wie Trocknungstechnologien geschichtet werden, um Taupunkte zu erreichen, die ein einstufiges System allein nicht erreichen kann, und wie sich diese Schichtung in messbaren Zuverlässigkeitsgewinnen für anspruchsvolle Anwendungen niederschlägt.
Umgebungsluft enthält immer Wasserdampf, und durch die Komprimierung dieser Luft wird die Feuchtigkeit konzentriert, anstatt sie zu entfernen. Ein Verhältnis von etwa sieben zu eins ist typisch, wenn Luft vom atmosphärischen Druck auf einen Standardarbeitsdruck komprimiert wird, was bedeutet, dass das gleiche Volumen an Wasserdampf jetzt in einen viel kleineren Raum gepackt wird. Ohne Behandlung kondensiert dieser konzentrierte Dampf, sobald die Luft irgendwo stromabwärts abkühlt, sei es in einem Rohrverlauf, einem Filtergehäuse oder einem Werkzeug.
Die Grundfunktion jeder Trocknungsstufe besteht darin, den Drucktaupunkt unter die niedrigste Temperatur zu senken, auf die die Luft nach dem Verlassen des Trockners trifft. Kühltrocknungsstufen zielen typischerweise auf einen Drucktaupunkt im Bereich von drei bis zehn Grad Celsius ab, was für die allgemeine Werkstattluft, pneumatische Werkzeuge und die meisten Außenrohre in gemäßigten Klimazonen ausreichend ist.
Diese einzelne Stufe greift bei Anwendungen zu kurz, bei denen die nachgeschaltete Umgebung deutlich unter den Gefrierpunkt fällt, beispielsweise bei Instrumentenleitungen im Freien in kalten Klimazonen, oder bei denen der Prozess selbst einen viel trockeneren Luftstrom erfordert, beispielsweise bei der Pulverhandhabung, der optischen Beschichtung oder der Herstellung feuchtigkeitsempfindlicher Verpackungsfolien. In diesen Fällen kann eine Kühlstufe allein den erforderlichen Taupunkt nicht erreichen und ein sekundärer Trocknungsmechanismus ist erforderlich.
| Anwendungstyp | Typischer erforderlicher PDP | Einstufig ausreichend |
|---|---|---|
| Allgemeine Werkstattwerkzeuge | 3 °C bis 10 °C | Ja |
| Außenrohre, gemäßigtes Klima | 0 °C bis 3 °C | Oft |
| Außenrohre, kaltes Klima | -20 °C oder niedriger | Nein |
| Elektronische oder optische Prozesse | -40 °C oder niedriger | Nein |
| Handhabung von Arzneimitteln oder Pulvern | -40 °C bis -70 °C | Nein |
Ein Adsorptionstrockner verwendet ein festes Trockenmittel, üblicherweise aktiviertes Aluminiumoxid oder Molekularsieb, um Wassermoleküle physikalisch an seiner Oberfläche zu binden, während Luft durch ein gepacktes Bett strömt. Im Gegensatz zur Kühlkühlung, bei der die Temperatur gesenkt wird, um Wasser zu kondensieren, beruht die Adsorption auf der Oberflächenchemie des Trockenmittels, um den Dampf direkt aus dem Luftstrom zu entfernen. Dieser Mechanismus ermöglicht es Adsorptionssystemen, weitaus niedrigere Taupunkte zu erreichen, häufig im Bereich von minus vierzig bis minus siebzig Grad Celsius, abhängig von der Art des Trockenmittels und der Regenerationsmethode.
Die Doppelturmkonfiguration ist die Standardarchitektur für den Dauerbetrieb. Während ein Turm den einströmenden Luftstrom aktiv trocknet, wird der zweite Turm regeneriert, was bedeutet, dass aus seinem gesättigten Trockenmittelbett die angesammelte Feuchtigkeit entfernt wird, sodass er wieder in Betrieb genommen werden kann. Es werden zwei gängige Regenerationsansätze verwendet:
Die Rollen der Türme wechseln in einem zeitgesteuerten oder taupunktgesteuerten Zyklus, sodass der Abluftstrom kontinuierlich trocken bleibt, auch wenn das Trockenmittelbett in jedem Turm seine eigenen Sättigungs- und Regenerationsphasen durchläuft.
Da die Adsorption auf einer endlichen Trockenmitteloberfläche beruht, hängt die Wirksamkeit des Systems stark vom Zustand der Einlassluft ab. Die Vorfiltration zur Entfernung großer Flüssigkeits- und Ölaerosole vor den Türmen verlängert die Lebensdauer des Trockenmittels und bewahrt den erreichbaren Taupunkt über die Zeit. Aus diesem Grund werden Adsorptionstrockner fast immer nach einer primären Kühl- oder Trennstufe und nicht direkt nach dem Kompressor installiert.

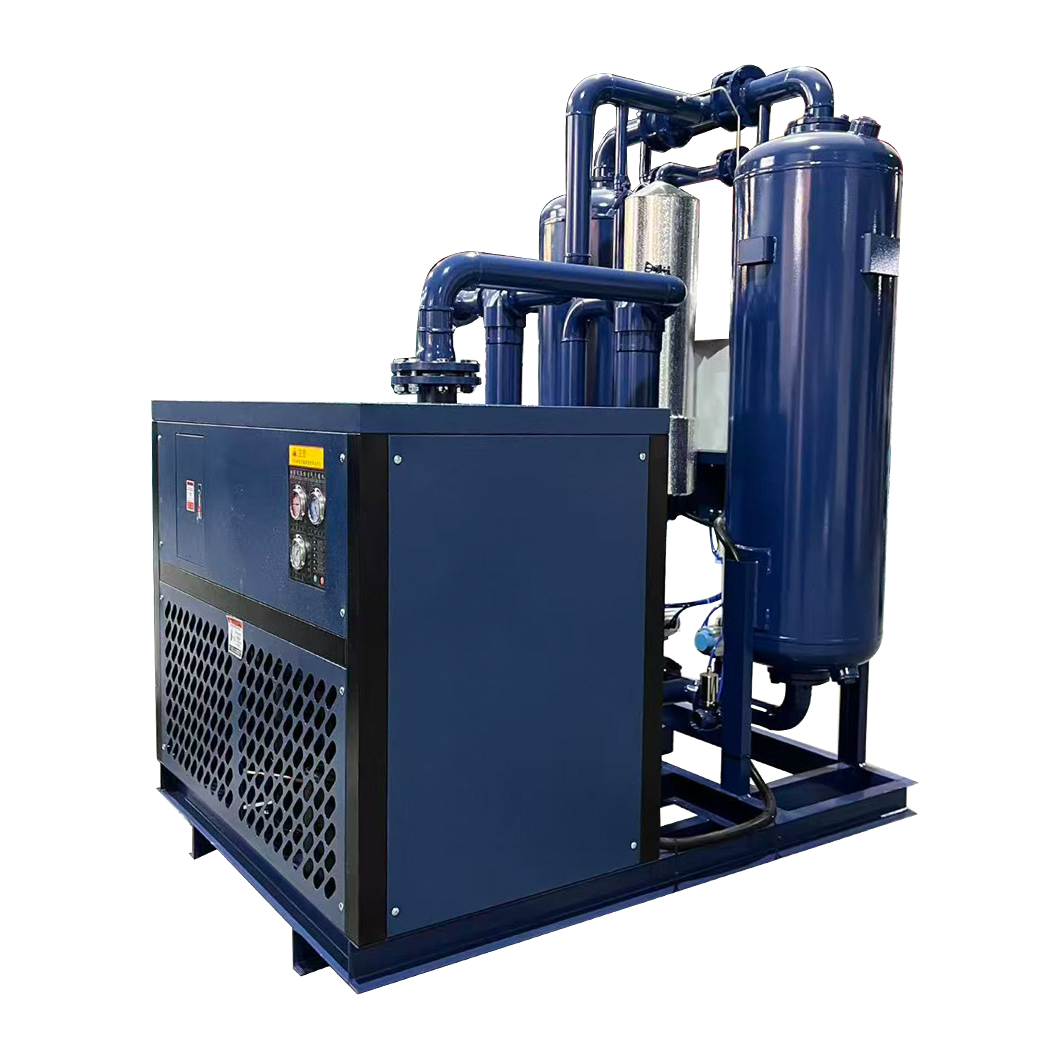

Ein kombiniertes System integriert eine primäre Kühl- oder Trennstufe mit einer sekundären Adsorptionsstufe in einem einzigen technischen Paket, anstatt sie als zwei unabhängig dimensionierte und installierte Einheiten zu behandeln. Die Primärstufe übernimmt den Großteil der Feuchtigkeitslast und entfernt den Großteil des Wasserdampfs und des Kondensats, bevor die Luft überhaupt die Trockenmittelbetten erreicht. Die Adsorptionsstufe muss dann nur noch den verbleibenden, viel kleineren Dampfanteil entfernen, um einen extrem niedrigen Taupunkt zu erreichen.
Dieser abgestufte Ansatz hat einen direkten praktischen Nutzen: Er reduziert die Feuchtigkeitsbelastung der Trockenmittelbetten, wodurch sich das Intervall zwischen den Regenerationszyklen verlängert und das bei der wärmelosen Regeneration verbrauchte Spülluftvolumen verringert wird. In Felddaten, die in allgemeinen Industrieanlagen gesammelt wurden, wurde berichtet, dass die Kombination einer Vorkühlstufe vor der Adsorption den Spülluftverbrauch im Vergleich zur Adsorptionstrocknung allein deutlich reduziert, da pro Zyklus weniger Wasser desorbiert werden muss.
Die Durchführung eines Kühlprozesses vor der Adsorption verbessert nicht nur den Taupunkt, sondern schützt auch die Wirtschaftlichkeit des gesamten Systems, indem die Belastung des Trockenmittelbetts bei jedem Zyklus verringert wird.
Kombinierte Einheiten werden typischerweise als einzelne Stellfläche mit gemeinsamer Steuerung spezifiziert, was auch die Taupunktüberwachung vereinfacht. Ein einzelner am Endauslass angebrachter Sensor ermöglicht eine genaue Messung der Systemleistung, sodass keine separaten Überwachungspunkte über zwei unabhängig gesteuerte Einheiten hinweg erforderlich sind.
Die Wahl zwischen einer eigenständigen Kühlstufe, einer eigenständigen Adsorptionsstufe oder einem kombinierten Paket hängt vom angestrebten Taupunkt, der Feuchtigkeitsbelastung und der Betriebskostentoleranz der Anlage ab. Die folgende Tabelle fasst die praktischen Kompromisse zusammen.
| Technologie | Typischer PDP-Bereich | Energieprofil | Beste Passform |
|---|---|---|---|
| Nur gekühlt | 3 °C bis 10 °C | Niedrigere Betriebskosten | Allgemeine Betriebsluft, Werkzeuge |
| Nur Adsorption | -40 °C bis -70 °C | Höher aufgrund von Spülung oder Wärmeverlust | Kaltklima- oder Trockenprozesslinien |
| Kombiniertes System | -40 °C bis -70 °C | Reduziert im Vergleich zur Adsorption allein | Trockene Luft mit großem Volumen und Kostenkontrolle |
Für Einrichtungen, die nur Schutz vor gelegentlichen Kälteeinbrüchen benötigen, reicht häufig eine eigenständige Kühlstufe aus, vorausgesetzt, die Rohrleitungen sind gut isoliert und verlaufen nicht durch unbeheizte Außenräume. Anlagen, die einen kontinuierlichen, hohen Bedarf an Trockenluft haben, wie z. B. Folienextrusionslinien oder die Produktion von Glasfaserkabeln, erzielen mit einem kombinierten Paket tendenziell eine schnellere Kapitalrendite, da sich der geringere Spülluftverlust über Tausende von Betriebsstunden pro Jahr summiert.
Die Wahl einer Trocknungskonfiguration sollte mit dem tatsächlichen nachgeschalteten Bedarf beginnen, nicht mit der Nennleistung des Kompressors. Ein paar Fragen helfen, die Entscheidung einzugrenzen:
Für die Instrumentenluftversorgung empfindlicher Steuerungssysteme sehen viele Spezifikationen als Sicherheitsmarge einen Taupunkt vor, der mindestens zehn Grad Celsius unter der niedrigsten zu erwartenden Umgebungstemperatur liegt. Dieser Spielraum berücksichtigt Druckschwankungen und Sensordrift im Laufe der Zeit und ist einer der häufigsten Gründe dafür, dass Anlagen von einem einstufigen zu einem kombinierten Trocknungsansatz wechseln, selbst wenn der berechnete Mindestbedarf nur unwesentlich niedriger zu sein scheint als das, was die Kühlung allein liefern kann.
Die Leistung jedes adsorptionsbasierten Systems nimmt allmählich ab, wenn sich das Trockenmittelbett der Sättigung nähert, und diese Verschlechterung ist ohne aktive Überwachung nicht immer sichtbar. Ein Taupunkt, der über Wochen oder Monate ansteigt, kommt weitaus häufiger vor als ein plötzlicher Ausfall. Deshalb kann die Verwendung eines festen Regenerationstimers ohne Überprüfung des Taupunkts dazu führen, dass eine Anlage einem langsamen, unbemerkten Kriechen der Feuchtigkeit ausgesetzt ist.
Zu den praktischen Schritten zur Verwaltung der Trockenmittelleistung über die gesamte Lebensdauer des Systems gehören:
Die Verhinderung von nachgeschalteter Kondensation ist letztlich eine Frage der Konstanz und nicht der Spitzenleistung. Ein System, das am ersten Tag einen hervorragenden Taupunkt erreicht, im folgenden Jahr jedoch unbemerkt ansteigt, bietet kaum praktischen Schutz im Vergleich zu einem System, das überwacht und gewartet wird, um während des gesamten Wartungsintervalls einen stabilen, überprüften Taupunkt aufrechtzuerhalten.
Der Drucktaupunkt wird beim tatsächlichen Betriebsdruck des Druckluftsystems gemessen, während sich der atmosphärische Taupunkt auf dieselbe Luft bei normalem Atmosphärendruck bezieht. Da durch die Kompression Feuchtigkeit konzentriert wird, ist der Drucktaupunkt eines bestimmten Luftstroms immer höher als sein äquivalenter atmosphärischer Taupunkt, weshalb sich die Druckluftspezifikationen auf den PDP und nicht auf den atmosphärischen Taupunkt beziehen.
Systeme mit niedrigerem Taupunkt verbrauchen im Allgemeinen mehr Energie durch Spülluftverlust oder Heizungsbetrieb und erfordern eine sorgfältigere Wartung des Trockenmittels. Die Spezifizierung eines Systems, das weit über den tatsächlichen Bedarf des Prozesses hinausgeht, erhöht die laufenden Betriebskosten ohne entsprechenden Qualitäts- oder Zuverlässigkeitsvorteil. Daher ist die Anpassung des Taupunktziels an die tatsächliche Downstream-Anforderung der kosteneffizientere Ansatz.
Die Lebensdauer variiert je nach Luftqualität, Verschmutzungslast und Betriebszyklen, aber Trockenmittel bleiben in einem gut gewarteten System mit ordnungsgemäßer Vorfiltration in der Regel mehrere Jahre lang wirksam, bevor ein Austausch erforderlich ist. Anlagen mit schlechter Vorfiltration oder häufiger Ölverschleppung weisen in der Regel eine kürzere Lebensdauer des Trockenmittels auf und sollten häufigere Inspektionen einplanen.
In vielen Fällen kann eine Adsorptionsstufe stromabwärts eines vorhandenen Kältetrockners hinzugefügt werden, um eine effektiv kombinierte Konfiguration zu schaffen, sofern die vorhandene Einheit über ausreichende Kapazität verfügt und die Rohrleitungsanordnung die zusätzliche Stellfläche zulässt. Vor dem Hinzufügen einer sekundären Trocknungsstufe wird eine ordnungsgemäße Kapazitätsbewertung der vorhandenen Primärstufe empfohlen.
Ein plötzlicher Taupunktanstieg wird meist durch einen fehlgeschlagenen oder umgangenen Regenerationszyklus, ein rissiges oder kanalisiertes Trockenmittelbett, durch das Luft am Medium vorbeiströmen kann, oder einen Ausfall des vorgeschalteten Vorfilters verursacht, der das Trockenmittel mit flüssigem Wasser oder Öl überschwemmt. Durch die nacheinander durchgeführte Überprüfung dieser drei Bereiche lässt sich die Grundursache in der Regel schnell ermitteln.
